- GID电动高真空蝶阀
- 规格：
- DN10-DN800

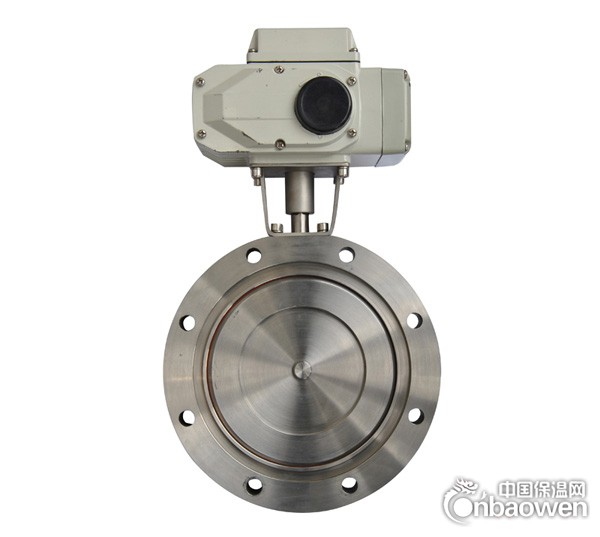

【GID电动高真空蝶阀】为电动驱动方式，在结构设计上合理，外形上美观，并具有动作平稳、体积小、使用可靠、密封性能好和寿命长等优点。阀门主要安装在机械泵进气口，电源与机械泵电机接在同一电路上，泵的开启与停止和阀门的开关同步。当机械泵断电，阀能自动将真空抽气系统封闭，并将大气充入泵腔内，避免泵油逆流，污染真空系统，是真空自动化系统首选阀门。以电动装置驱动阀杆与阀板执行启闭动作，带动阀板做开启运动。
【阀门用途及特点】：
【GID电动高真空蝶阀】适用的工作介质为净化空气和非腐蚀性气体。
1、标准模块化设计，易于更换及维修。
2、便于清洁的设计
【产品技术参数】：
适用范围(Pa) 105Pa～1.3x10-5Pa
阀门漏率(Pa.L/S) ≤1.3x10-5Pa
开闭时间(S) DN≤63 20；80≤DN≤200 30； DN≥250 48
介质温度（℃） -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
阀体；304 阀瓣；304 阀杆；304
法兰标准 JB6070
【执行机构主要参数】：
安装位置：任意
控制电路 标准出厂：AC220V/50Hz开关型
特殊指定：AC380V；DC24V开关型
4～20mA DC
信号反馈 标准出厂：带无源触点型
特殊指定：4～20mA DC调节型
电源：交流220V 50Hz，6W或直流24V，3W（特殊规格可定做）
阀门位置指示：带有启闭位置指示开关（磁性开关）
【阀门结构图】：
【阀门零部件材料】：
主要零件材料： Materials of Main Parts
阀体、阀盖、阀杆：碳钢或不锈钢。 Body, bonnet and stem: carbon steel or stainless steel
密封件：丁腈橡胶、氟橡胶。 Sealing element: NBR, Viton
【阀门外形及连接尺寸】：
|
Model
型号 |
DN(mm)
|
D(mm)
|
Do(mm)
|
D1(mm)
|
B(mm)
|
H(mm)
|
B1(mm)
|
L(mm)
|
n-φc
|
|
GID-40
|
40
|
85
|
70
|
44
|
22
|
183
|
139
|
157
|
4-φ7
|
|
GID-50
|
50
|
110
|
90
|
55
|
22
|
195
|
139
|
157
|
4-φ7
|
|
GID-65
|
65
|
125
|
105
|
70
|
26
|
203
|
139
|
157
|
4-φ9
|
|
GID-80
|
80
|
145
|
125
|
85
|
30
|
213
|
139
|
157
|
4-φ9
|
|
GID-100
|
100
|
170
|
145
|
105
|
30
|
231
|
139
|
157
|
4-φ12
|
|
GID-150
|
150
|
220
|
195
|
156
|
35
|
251
|
139
|
157
|
8-φ12
|
|
GID-200
|
200
|
275
|
250
|
208
|
40
|
315
|
147
|
207
|
8-φ12
|
|
GID-250
|
250
|
330
|
300
|
258
|
45
|
343
|
147
|
207
|
8-φ14
|
|
GID-300
|
300
|
380
|
350
|
308
|
55
|
368
|
147
|
207
|
8-φ14
|
|
GID-400
|
400
|
500
|
465
|
408
|
60
|
451
|
182
|
256
|
8-φ18
|
|
GID-500
|
500
|
600
|
565
|
510
|
80
|
535
|
182
|
280
|
12-φ18
|
