- 型号：

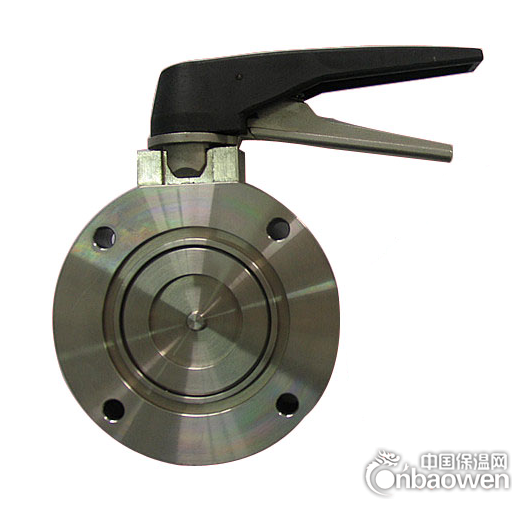

- GI型手动高真空蝶阀
- 规格：
- DN10-DN800
公司网址：http://www.ouslf.com
【阀门概述】：
【GI型手动高真空蝶阀】是用来接通或切断真空管路中的气流，阀门的阀板采用夹紧结构，把阀板的密封圈夹紧，起到更好的密封作用。阀门开闭有锁定功能。
【阀门用途及特点】：
【GI型手动高真空蝶阀】适用的工作介质为净化空气和非腐蚀性气体。
1、标准模块化设计，易于更换及维修。
2、便于清洁的设计。
【产品技术参数】：
适用范围(Pa) 105Pa～1.3x10-5Pa
阀门漏率(Pa.L/S) ≤1.3x10-5Pa
开闭时间(S) DN≤63 20；80≤DN≤200 30； DN≥250 48
介质温度（℃） -25～+80(密封材料为丁腈橡胶)
-30～+150(密封材料为氟橡胶)
【阀门结构图】：
【阀门零部件材料】：
主要零件材料： Materials of Main Parts
阀体、阀盖、阀杆：碳钢或不锈钢。 Body, bonnet and stem: carbon steel or stainless steel
密封件：丁腈橡胶、氟橡胶。 Sealing element: NBR, Viton
【阀门外形及连接尺寸】：
| Model 型号 |
DN | D | Do | D1 | B | H | B1 | L | n-φc |
| GI-32 | 32 | 78 | 64 | 36 | 22 | 32 | 36 | 115 | 4-φ7 |
| GI-40 | 40 | 85 | 70 | 44 | 22 | 40 | 36 | 115 | 4-φ7 |
| GI-50 | 50 | 110 | 90 | 55 | 22 | 50 | 36 | 115 | 4-φ9 |
| GI-65 | 65 | 125 | 105 | 70 | 26 | 130 | 38 | 135 | 4-φ9 |
| GI-80 | 80 | 145 | 125 | 85 | 30 | 140 | 38 | 135 | 4-φ9 |
| GI-100 | 100 | 170 | 145 | 105 | 30 | 153 | 38 | 135 | 4-φ12 |
| GI-150 | 150 | 220 | 195 | 156 | 35 | 179 | 40 | 165 | 8-φ12 |
| GI-200 | 200 | 275 | 250 | 208 | 40 | 208 | 40 | 185 | 8-φ12 |
| GI-250 | 250 | 330 | 300 | 258 | 45 | 234 | 45 | 300 | 8-φ14 |
| GI-300 | 300 | 380 | 350 | 308 | 55 | 300 | 55 | 350 | 8-φ14 |
| GI-400 | 400 | 500 | 465 | 408 | 60 | 340 | 60 | 500 | 8-φ18 |
