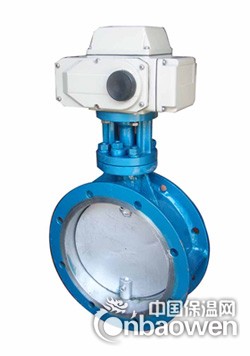

D941W电动通风蝶阀

型号：

D941W电动通风蝶阀

规格：

DN10-DN800

  上海明保阀门生产【D941W电动通风蝶阀】由角型程电子式电动执行器和蝶形阀调节机构组成。采用AOX型、CHQ型全电子式电动执行器为通风蝶形阀的驱动装置。机电一体化的结构设计，具有机内伺服操作和开度信号位置反馈、位置指示、手动操作等功能，功能强、性能可靠、控制精确，以AC220V或AC380V电源电压作动力，接受控制系统输入的(4-20mA或1-5VDC)电流信号或电压信号，即可控制运转，实现对工艺流体介质的比例调节控制或开关控制。
【阀门用途及特点】：公司网址：http://www.ouslf.com
  【D941W电动通风蝶阀】采用与阀体相同材料加工成密封圈，其适用温度和耐腐蚀性岁阀体选材而定，公称压力＜0.6Mpa，其泄漏量控制在最大流通量的2%以内，应用于工业、冶金、环保等管道作通风调节介质流量之用。具有结构简单、重量轻、操作力矩小、启闭迅速、动作灵活、流通能力大、调节精度高等特点。适用与烟气、粉尘、空气或含有悬浮颗粒的流体及浓浊、浆状流体的调节与控制。【D941W电动通风蝶阀】一般适用于工业、冶金、环保等通风管道作通风调节介质流量之用。
1、设计新颖、合理，结构独特，重量轻，启闭迅速。
2、操作力矩小、操作方便，省力灵活。
3、采用适应的材料以满足低、中、高温不同介质温度及腐蚀性介质。
4、表面油漆颜色可根据用户要求喷成银灰色或蓝色。
【执行机构主要参数】：
公称通径DN(mm) DN50~DN200
公称压力PN(MPa) 0.1、0.25、0.6
阀芯转角 0~70°
作用形式 电开式或电闭式
流量特性 近似等百分比
允许压差Mpa 0.6
性能指标 基本误差：±2.5%；回差≤±2.0%；死区≤3.0%
电源电压 AC220V、AC380V、DC24V
调节型 信号范围 0~10mA、4~20mA、1.5VDC
开关型 电信号 AC220V、AC380V、DC24V；反馈信号，有源触点信号或无源触点信号
【产品技术参数】：

公称通径	DN(mm)	50~2000
公称压力	PN(MPa)	0.05	0.25	0.6
试验压力 Ps(MPa)	强度试验	0.075	0.375	0.9
	密封试验	≤1.5%泄漏量
适用介质	煤气、含尘气体、烟道气等。
驱动形式	电动

【阀门结构图】：

【阀门零部件材料】：

零件名称	材料
阀体	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
蝶板	碳钢、不锈钢、铬镍钼钛钢、铬钼钛钢等特殊材料
密封圈	与阀体相同
阀杆	碳钢、2Cr13、不锈钢、铬镍钼钛钢
填料	氟塑料、柔性石墨

【阀门外形及连接尺寸】：

公称通径		结构长度（标准值）	外形尺寸（参考值）				连接尺寸（标准值）						参考值（kg）
							0.05MPa和0.25MPa			0.6MPa
毫米	英寸	L	H	H0	A	B	D	D1	n-d	D	D1	n-d
50	2	108	70	418	250	225	140	110	4-14	140	110	4-14	-
65	21/2	112	80	438	250	225	160	130	4-14	160	130	4-14	-
80	3	114	95	466	250	225	190	150	4-18	190	150	4-18	-
100	4	127	105	486	250	225	210	170	4-18	210	170	4-18	-
125	5	140	120	516	325	245	240	200	8-18	240	200	8-18	-
150	6	140	132	541	325	245	265	225	8-18	265	225	8-18	-
200	8	152	160	779	325	245	320	280	8-18	320	280	8-18	-
250	10	165	187	836	363	313	375	335	12-18	375	335	12-18	-
300	12	178	220	901	363	313	440	395	12-22	440	395	12-22	-
350	14	190	245	954	363	313	490	445	12-22	490	445	12-22	-
400	16	216	270	1003	363	313	540	495	16-22	540	495	16-22	-
450	18	222	297	1058	465	439	595	550	16-22	595	550	16-22	-
500	20	229	322	1111	546	556	645	600	20-22	645	600	20-22	-
600	24	267	377	1233	546	556	755	705	20-26	755	705	20-26	-
700	28	292	430	1338	546	556	860	810	24-26	860	810	24-26	-
800	32	318	487	1452	546	556	975	920	24-30	975	920	24-30	-
900	36	330	537	1588	632	706	1075	1020	24-30	1075	1020	24-30	-
1000	40	410	587	1689	632	706	1175	1120	28-30	1175	1120	28-30	-
1200	48	470	702	1938	632	706	1375	1320	32-30	1405	1340	32-33	-
1400	56	530	782	2670	790	1338	1575	1520	36-30	1630	1560	36-36	-
1600	64	600	895	2810	868	1476	1790	1730	40-30	1830	1760	40-36	-
1800	72	670	995	3020	868	1476	1990	1930	44-30	2045	1970	44-39	-
2000	80	760	1095	3220	965	1600	2190	2130	48-30	2265	2180	48-42	-
