D373H硬密封蝶阀,永嘉双联阀门有限公司-保温材料网

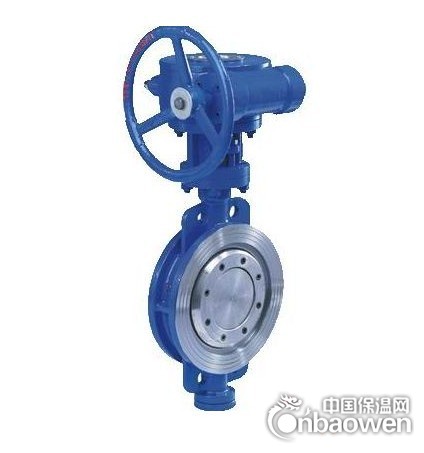

D373H硬密封蝶阀

价格￥100.00元/台

最小起订1 台库存100 台

供应总量
: 100 台

最小起订: 1 台

品牌名称: 双联阀门

厂家区域: 中国浙江温州

发货期限：: 自买家付款之日起 3 天内发货

企业名片

公司名称永嘉双联阀门有限公司
联系人谢新旭(先生)
公司电话
手机号码
公司地址永嘉县瓯北镇安丰工业区

店铺信息

所在地区：中国浙江温州

会员级别： 企业会员 第1年

身份认证：

已缴纳：0.00 元保证金

我的勋章： [诚信档案]

在线客服：

企业名片

永嘉双联阀门有限公司

小程序

【温馨提示】来电请说明在保温材料网看到我们的，谢谢

型号：: D373H硬密封蝶阀

规格：: DN10-DN800

【阀门概述】：

【D373H对夹硬密封蝶阀】符合国家标准JB/T8527—97（金属硬密封蝶阀）、FB/T13927—92（通用阀门压力试验）标准及阀门其它相关标准的规定，结合国内外先进技术，采用三维偏心原理设计，密封圈采用硬软密封兼具的多层次结构，适用于介质温度≤650度的冶金、电力、石油化工、空气、煤气、以及给排水等介质管道上作调节流体和截断流体，密封性能可靠，是通用蝶阀向中压高压领域的延伸和发展。
【阀门用途及特点】：公司网址：http://www.ouslf.com
【D373H对夹硬密封蝶阀】适用于食品．医药．石油化工．电厂．钢厂．工业环保水处理及高层建筑．供排水管道上作调节流量和截断流体最佳装置。
1、本阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能。　　
2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点。　　
3、碟板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长．　　
4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小。　　
5、本阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装。　　
6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用。
【产品技术参数】：

公称通径DN（mm)	50～2000
公称压力PN（Mpa)	0.6	1.0	1.6	2.5
密封试验(Mpa)	0.66	1.1	1.76	2.75
强度试验(Mpa)	0.9	1.5	2.4	3.75
适用温度	碳钢：-29℃～425℃ 不锈钢：-40℃～650℃
适用介质	水、空气、天然气、油品及弱腐蚀性流体
泄漏率	符合GB/T13927-92标准
驱动方式	蜗轮传动、电动、气动、液动

【阀门结构图】：

【阀门零部件材料】：

零件名称	零件材料
阀体	碳钢、不锈钢、铬钢、合金钢
蝶板	碳钢、不锈钢、铬钢、合金钢
密封圈	316不锈钢+柔性石墨、聚四氟乙烯
阀杆	45#、2Cr13、不锈钢、铬钼钢
填料	柔性石墨、聚四氟乙烯
备注：铸钢：WCB，合金钢：WC6、WC9,铬钼钢，不锈钢：CF8、CF8M、CF3、CF3M

【阀门外形及连接尺寸】：

公称通径	主要外型及连接尺寸（mm）
	L	H	H1	L1	L2	PN0.6Mpa		PN1.0Mpa
	L	H	H1	L1	L2	D1	4-Φd	D1	4-Φd
50	43	250	80	48	145	110	4-14	125	4-18
65	46	265	95	48	145	130	4-14	145	4-18
80	64	275	100	48	145	150	4-18	160	4-18
100	64	370	125	48	145	170	4-18	180	4-18
125	70	420	135	70	175	200	4-18	210	4-18
150	76	505	172	70	175	225	4-18	240	4-22
200	89	610	240	90	200	280	4-18	295	4-22
250	114	665	265	90	200	335	4-18	350	4-22
300	114	755	295	125	280	395	4-22	400	4-22
350	127	860	330	125	280	445	4-22	460	4-22
400	140	890	370	125	280	495	4-22	515	4-26
450	152	966	395	130	280	550	4-22	565	4-26
500	152	1040	430	130	280	600	4-22	620	4-26
600	154	1285	490	175	365	705	4-26	725	4-30
700	165	1395	545	175	365	810	4-26	840	4-30
800	190	1560	615	225	440	920	4-30	950	4-33
900	203	1700	700	225	440	1020	4-30	1050	4-33
1000	216	1865	715	290	490	1120	4-30	1160	4-36
1200	254	2125	865	290	490	1340	4-33	1380	4-39
1400	279	2340	950	290	490	1560	4-36	1590	4-42
1600	318	2580	1070	410	600	1760	4-36	1820	4-48
1800	356	2880	1200	500	600	1790	4-39	2020	4-48
2000	406	3200	1350	500	800	2180	4-42	2230	4-48

公称通径

主要外型及连接尺寸（mm）

L

H

H1

L1

L2

PN1.6Mpa

PN2.5Mpa

D1

4-Φd

D1

4-Φd

50

50

250

80

48

145

125

4-18

125

4-18

65

65

265

95

48

145

145

4-18

145

4-48

80

80

275

100

48

145

160

4-18

160

4-18

100

64

370

125

48

145

180

4-18

190

4-22

125

70

420

135

70

175

210

4-18

220

4-26

150

76

505

172

70

175

240

4-22

250

4-26

200

89

610

240

90

200

295

4-22

310

4-26

250

114

665

90

90

200

355

4-26

370

4-30

300

114

755

295

125

280

410

4-26

430

4-30

350

127

860

330

125

280

470

4-26

490

4-33

400

140

890

370

125

280

525

4-30

550

4-36

450

152

966

395

130

280

585

4-30

600

4-36

500

152

1040

430

130

280

650

4-33

660

4-36

600

154

1285

490

175

365

770

4-36

770

4-39

700

165

1395

545

175

365

840

4-36

875

4-42

800

190

1560

615

225

440

950

4-39

990

4-48

900

203

1700

700

225

440

1050

4-39

1090

4-48

1000

216

1865

715

290

490

1170

4-42

1210

4-55

1200

254

2125

865

290

490

1390

4-48

1420

4-55

1400

279

2340

950

290

490

1590

4-48

1640

4-60

1600

318

2580

1070

410

600

1820

4-55

1860

4-60

1800

356

2880

1200

500

600

2020

4-55

2070

4-68

2000

406

3200

1350

500

800

2230

4-60

2300

4-68

D373H硬密封蝶阀

企业名片

店铺信息

永嘉双联阀门有限公司

企业名片

永嘉双联阀门有限公司

该企业的其他产品

站内同类商品

"D373H硬密封蝶阀"相关资源

网站指南

网站功能

网站服务

关于我们

关注公众号精彩不断

公称通径	主要外型及连接尺寸（mm）
	L	H	H1	L1	L2	PN1.6Mpa		PN2.5Mpa
	L	H	H1	L1	L2	D1	4-Φd	D1	4-Φd
50	50	250	80	48	145	125	4-18	125	4-18
65	65	265	95	48	145	145	4-18	145	4-48
80	80	275	100	48	145	160	4-18	160	4-18
100	64	370	125	48	145	180	4-18	190	4-22
125	70	420	135	70	175	210	4-18	220	4-26
150	76	505	172	70	175	240	4-22	250	4-26
200	89	610	240	90	200	295	4-22	310	4-26
250	114	665	90	90	200	355	4-26	370	4-30
300	114	755	295	125	280	410	4-26	430	4-30
350	127	860	330	125	280	470	4-26	490	4-33
400	140	890	370	125	280	525	4-30	550	4-36
450	152	966	395	130	280	585	4-30	600	4-36
500	152	1040	430	130	280	650	4-33	660	4-36
600	154	1285	490	175	365	770	4-36	770	4-39
700	165	1395	545	175	365	840	4-36	875	4-42
800	190	1560	615	225	440	950	4-39	990	4-48
900	203	1700	700	225	440	1050	4-39	1090	4-48
1000	216	1865	715	290	490	1170	4-42	1210	4-55
1200	254	2125	865	290	490	1390	4-48	1420	4-55
1400	279	2340	950	290	490	1590	4-48	1640	4-60
1600	318	2580	1070	410	600	1820	4-55	1860	4-60
1800	356	2880	1200	500	600	2020	4-55	2070	4-68
2000	406	3200	1350	500	800	2230	4-60	2300	4-68
