幕墙用抗震隔震橡胶支座厂家
建筑隔震橡胶支座厂家直销156335200
- 厂家：
- 丰弘工程
- 价格：
- 橡胶支座价格
- 功能：
- 抗震减压

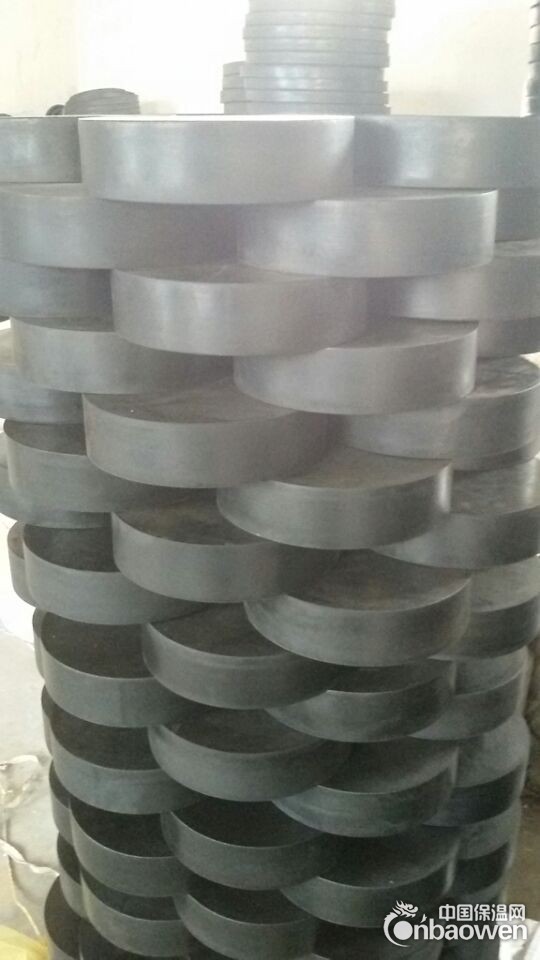

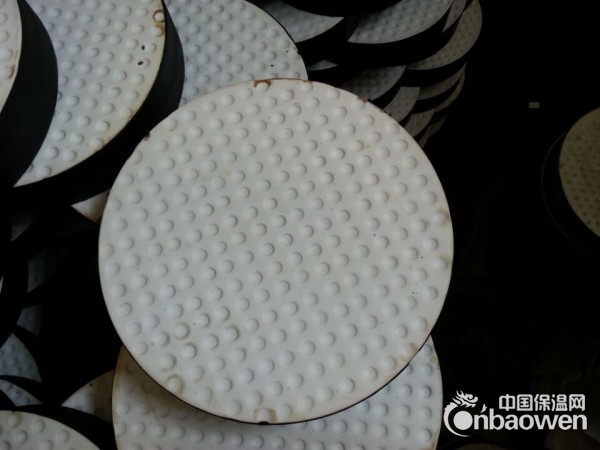

四氟乙烯滑板式橡胶支座就是在普通板式橡胶支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯板,就能制作成橡胶支座,又称之为：四氟滑板式支座(GJZF4、GYZF4系列)。除具有GYZ系列橡胶支座的所有功能外，聚四氟乙烯板（F4板）与梁底不锈钢板之间的低摩擦系数，使上部构造的水平位移，不受支座本身剪切变形量的限制，能满足一些桥梁的大位移量需要。该板式橡胶支座除具有球冠橡胶支座的功能外，还特别适用大位移量的桥梁。广泛用于本工厂，矿山，机械，电子，机械设备，厨房设备。四氟板式橡胶支座不仅技术先进、性能优良,还具有构造简单、价格低廉、无需养护 易于更换缓冲隔震、建筑高度低等特点.因而在桥梁界颇受欢迎,被广泛使用。
一、四氟板式橡胶支座使用范围
a.作活动支谇使用：主要用于跨度〉30米的大跨度桥梁简支梁连续板桥、多跨连续梁桥。 b.作为滑块块使用连续梁顶推、T型梁横移、大型设备滑移。
二、F4橡胶支座荷载等级分为
100KN-10000KN
1、按交通部JTT4-93规格系列。 2、表面贴复的聚四氟乙烯板厚度分1.5毫米、2毫米、3毫米等。 3、特殊规格可由用户提出协商生产。 4、梁底钢板和不锈钢板可配套供应。
四、橡胶支座型号及适用气温
1、氯丁胶型：+60℃～25℃ 2、天然胶型：+60℃～--40℃ 3、三元乙丙胶型：+60℃～-45℃
五 、四氟滑板橡胶支座
1 四氟滑板橡胶支座组装示意图见图3 。
2 四氟滑板橡胶支座代号矩形为GJZF4。、圆形为GYZF4，其规格系列见表2 。表中符号意义如下：
ιa ×ιb或d ― 平面尺寸或直径；
Rck-----最大承压力；
S -----形状系数；
t -----支座总厚度；
△ι3― 多向支座位移量；
△ι4― 单向支座位移量；
te 一橡胶层总厚度；
tanθ -----允许转角正切值；
RGk -----抗滑最小承压力；
t 1 ― 中间橡胶层厚度；
t 0― 单层钢板厚度；
t f ― 四氟滑板厚度；
六、规格系列支座选用和安装
1、选择规格系列表中支座时，其支座承载力偏差范围应控制在士10 ％。当GJZ、GYZ 支座倾斜安装时应满足JTG D62第9.7.5条要求。GJZF4、GYZF4支座应水平安装，并应设置上、下钢板。四氟板与不锈钢板间应放5201一2硅脂润滑油。安装后一定要设置防尘罩。
2、板式橡胶支座计算承载力时，应按有效面积（钢板面积）计算；计算水平剪应力时，应按支座平面毛面积（公称面积）计算
3、支座安装时应以短边尺寸顺桥向放置。
