QZ 系列球型支座构造特点及功能

0Z系列球型支座是由上支座板含不锈钢板、下支座板、球冠衬板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及防尘结构等组成。本系列产品与普通盆式橡胶支座相比，其转角更大、转动灵活、承载力大、容许位移量大等特点，而且能更好地适应支座大转角的需要。该系列产品被广泛应用于曲线桥、直桥、斜桥及城市立交桥等桥梁工程中。

QZ 球型支座产品分类：

球型支座具有承受竖向荷载和各向转动动能，按其水平向位移特性分类为：
A 、双向活动支座：具有多向位移性能，代号DX ;
B 、单向活动支座：承受单向水平荷载，具有纵向位移性能，代号ZX ;
C 、固定支座：承受各向水平荷载，各向均无位移，代号GD 。

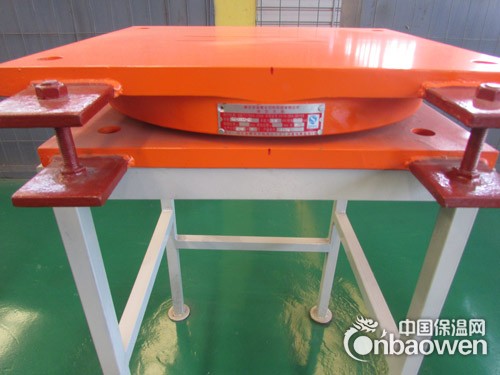

QZ 球形支座结构型式

球型支座由上支座板（含不锈钢板）、球冠衬板、下支座板、平面聚四氟乙烯板、球面聚四氟乙烯板和防尘结构等组成。
产品代号表示方法
