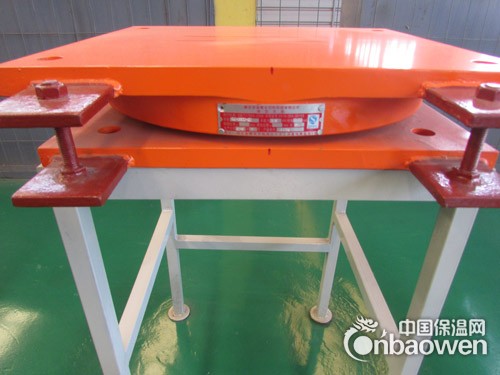

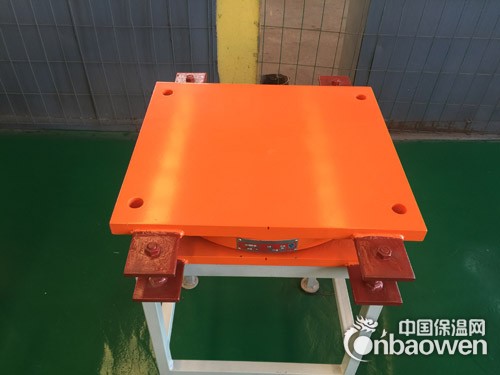

GPZ（2009）盆式橡胶支座性能与特点

GPZ（2009）型盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座，它具有承载能力大、水平位移量大、转动灵活等特点，与同类的其它型号盆式支座和铸钢辊轴支座相比，具有重量轻，结构紧凑，构造简单，建筑高度低，加工制造方便，节省钢材，降低造价等优点，是适宜于大跨径桥梁使用的较理想的支座。本系列支座目前承载力为31个级别，承载力0.4MN-60MN，能满足国内大型桥梁建造的需要。

GPZ（2009）型盆式橡胶支座是根据JT391-2009标准设计而成，其支座基本与GPZ（Ⅱ）型盆式橡胶支座相仿。

GPZ（2009）盆式橡胶支座主要技术指标

1.竖向承载力

GPZ（2009）型盆式橡胶支座竖向承载力（即支座反力，单位MN）分33级，即0.4、0.5、0.6、0.8、1、1.5、2、2.5、 3、3.5、4、5、6、7、8、 9、10、 12.5、 15、17.5、20、22.5、25、 27.5、30、 32.5、35、37.5、40、45、50、55 和60。

在竖向设计荷载作用下，支座压缩变形值不大于支座总高度的2%，盆环上口径向变形不大于盆环外径的0.5%，支座残余变形不超过总变形量的5%。

2.水平承载力

本标准系列中，固定支座在各方向和单向活动支座非滑移方向的水平承载力均不小于支座竖向承载力的10%。减震型支座水平承载力不小于支座竖向承载力的20%。

安装注意事项

1,建议在墩,台顶面设置支座垫石。

2,盆式支座安装前应拆箱作全面检查及进行清洁。除去油污,特别是不锈钢与填充聚四氟乙烯板的相对滑移面应用或酒精仔细擦洗干净,支座其它各件也应擦洗干净,支座内不得涂刷防锈油。

3,支座除标高必须符合设计要求外,为确保支座的使用性能,须保证三个方向的平面水平。

4,支座上,下各部件纵横向必须对中,或由于安装时温度与设计温度不同,支座纵向上下各部件错开的距离必须与计算值相等。

5,支座中心线与主梁中心线应重合或保持平行。

6,连续桥梁实行体系转换时,必须在支座和水泥浆块之间采取隔热措施,以免损坏填充四氟乙烯板和橡胶块。
