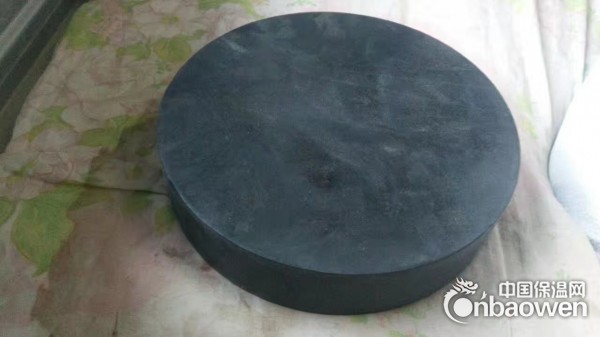

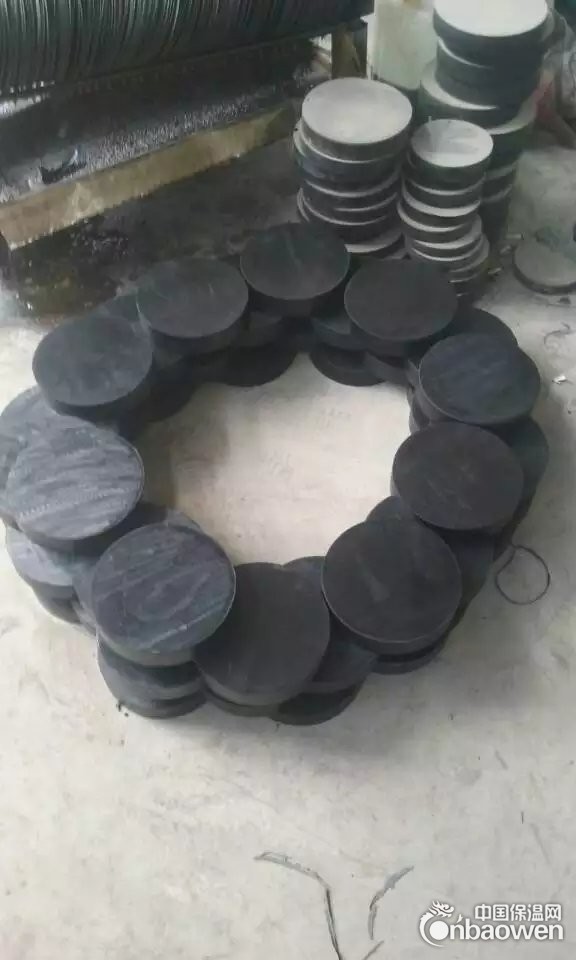

1.球冠圆板式橡胶支座的构造特点及性能

本产品是在普通圆板橡胶支座的顶部架设球冠，球冠中心橡胶厚度4-8mm，它除了普通板式橡胶支座所具有的功能外，还可以利用顶部的橡胶球冠，来调整支座受力的中心位置，主要适用于有纵横坡度的立交桥及高架桥，其坡度适应范围2-4%，也可改善支座在安装过程中的压偏现象改善在支座安装过程中的支座偏压现象。

2.产品分类

A按橡胶种类使用温度划分

a.氯丁橡胶：适用温度＋60℃-－25℃；

b.天然橡胶：适用温度＋60℃-－40℃；

c.|三元乙丙胶型：适用温度＋60℃-－45℃；

B按结构划分

a.球冠圆板式橡胶支座；

b.四氟板式球冠圆板橡胶支座。

3.圆形球冠板式橡胶支座直径与球冠高度对照表

4.圆形球冠板式橡胶支座结构图

图中 t-支座厚度 其中φA≈1/3φ h-球冠高度 t0-加劲钢板厚度

d-支座直径 t1-中间层橡胶片厚度

四氟滑板式图形球冠式橡胶支座

图中 t-支座厚度 h-球冠高度 d-支座直径 其中φA≈1/3φB

t0-加劲钢板厚度 t1-中间层橡胶片厚度 2-聚四氟乙烯板厚度
