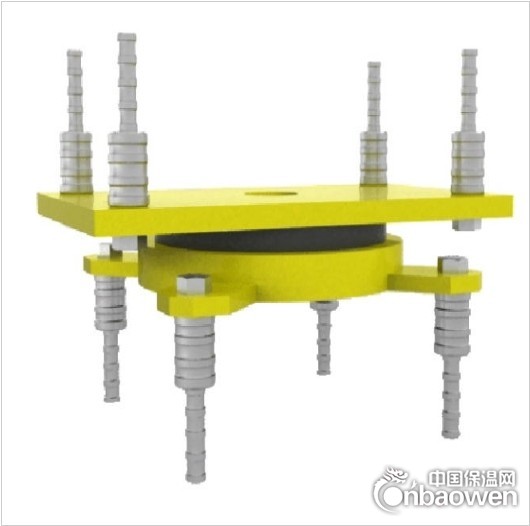

JPZ系列盆式支座的产品规格:1.竖向承载力分为33个等级:0.4MN、0.5MN、0.6MN、0.8MN、1.0MN、1.5MN、2.0MN、2.5MN、3.0MN、3.5MN、4.0MN、5.0MN、6.0MN、7.0MN、8.0MN、9.0MN、10.0MN、12.5MN、15.0MN、17.5MN、20.0MN、22.5MN、25.0MN、27.5MN、30.0MN、32.5MN、35.0MN、37.5MN、40.0MN、45.0MN、50.0MN 、55.0MN、60.0MN。2.水平承载力 固定型支座各向、单向活动型支座非活动方向的设计水平承载力分三级: JPZ(Ⅰ)型(普通型)--设计水平承载力为支座竖向承载力的10%; JPZ(Ⅱ)型(抗震型)--设计水平承载力为支座竖向承载力的15%; JPZ(Ⅲ)型(抗震型)--设计水平承载力为支座竖向承载力的22.5%。 JPZ系列盆式支座设计转角θ(rad):该支座设计转角不小于±0.02rad。 JPZ系列盆式支座的设计位移:(1)单向活动型支座活动方向横向放置时横桥向的位移量和双向活动型支座横桥向的位移量为±50mm;(2)单向活动型支座的活动方向和双向活动型支座的顺桥向位移量分为±50mm,±100mm,±150mm,±200mm,±250mm;JPZ系列盆式支座的产品类型:固定型(**)、单向活动型(DX)、和双向活动型(SX)三类。 微信186橡胶支座3184盆式支座1680 。JPZ系列盆式支座的优势主要有以下三点:(1)结构新颖,固定型支座采用卡榫结构,水平力可均匀地传递到任意方向,提升了支座的受力性能;单向活动型支座采用中间导轨结构,加工精度可靠,提升了支座的滑动导向性能;(2)材质优良,支座主要钢材采用Q345热轧钢板,提高了支座整体受力性能;耐磨材料采用改性超高分子量聚乙烯,提升了支座的耐磨性能、滑动性能和使用寿命;优质材料的采用有效地减小了支座的结构尺寸,减轻了重量,降低了造价;(3)安装方便,支座推荐采用套筒及锚固螺栓与墩、梁连接,安装方便、更换容易。

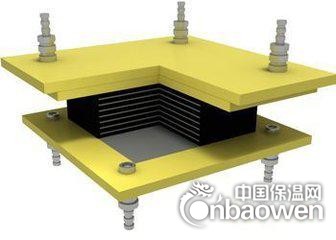

我公司生产的盆式橡胶支座产品,主要包括有:普通板式支座、四氟乙烯板式支座、球冠盆式橡胶支座三种产品。1.普通盆式橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成一种普通盆式橡胶支座产品,盆式橡胶支座具有良好的弹性,以应对桥梁的梁端的转动;又有较大的剪切变形能力,以满足上部构造的水平位移。2.普通盆式橡胶支座表面粘复一层1.5mm-3mm厚的聚四fu乙西材料时,就能制作成聚四fu乙西滑盆式橡胶支座,可使梁端在四fu板表面自由滑动,水平位移不受限制,特别适宜中、小荷载,大位移量的桥梁使用.
