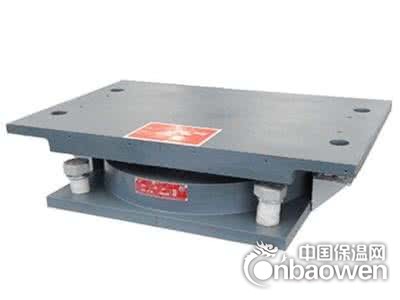

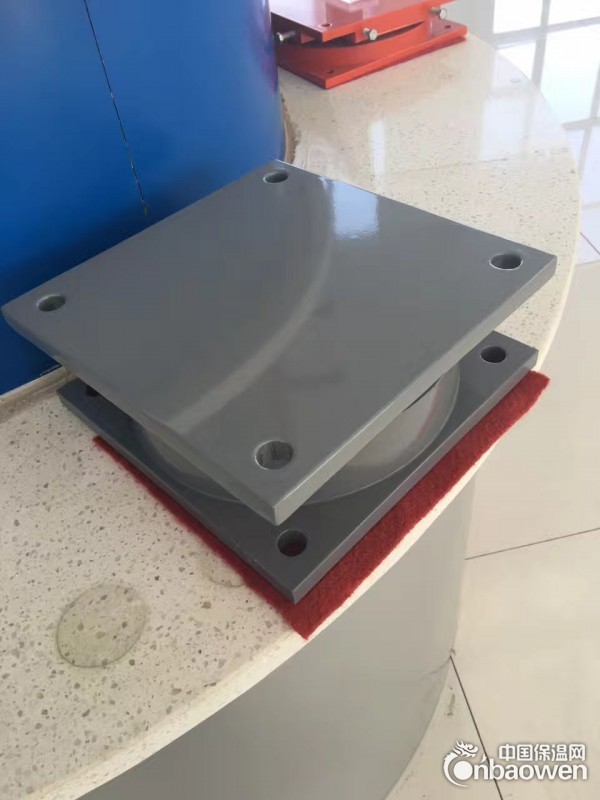

QZ系列球型橡胶支座是由上支座板、不锈钢、平面聚四乙烯板、球面板、球面聚四乙烯板、橡胶拦圈，下支座板组成。球型支座的位移是由上支座板与平面四氟板之间的滑动来实现。球型支座的竖向转角是球面板与球面四氟板之间的滑动来实现。支座转动时，首先是发生在球面板与球面四氟板处，然后才在平面四氟板上发生滑动。因此球型支座特别适用大转角要求的桥梁使用。
1、QZ系列球型橡胶支座
球型橡胶支座传力可靠，转动灵活，它既具备盆式橡胶支座承载能力大、位移大等特点，而且能更好地适应橡胶支座大转角的需要，与盆式支座相比具有下列特点：它适用于宽桥，曲线桥。由于承压部件不使用橡胶件，不存在橡胶低温脆性老化等问题，因此特别适用于低温地区。
我公司专业生产球型支座系列,提供大跨度桥梁的球型支座,盆式球型支座。通常球形橡胶支座双称为：球形支座,它是一种通过球面传力、具有不出现力的缩颈现象的桥梁支座产品，使用本产品作用在混凝土上的反力比较均匀,在使用中支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上。支座各向转动性能一致，适用于宽桥、曲线桥等； 支座不用橡胶承压、不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。
QZ系列球形橡胶支座（坚向承载力）分为16级：1000，1500，2000，2500，3000，4000，5000，6000，7000，8000，9000，10000，12500，15000，17500，20000kN，大于20000kN时单独设计加工。QZ球形橡胶支座性能a.纵向活动支座 代号为ZX; b.多向活动支座 代号为DX; c.固定支座 代号为GD;产品适用温度范围:a.常温型支座：适用于-25℃～+60℃; b.耐寒型支座：适用于-40℃～+40℃，代号为F。球型支座的技术性能a.支座设计转角分为0.01、0.015和0.02rad，根据需要可增大b.竖向承载力1000-20000KN共分16级，支座可承受的水平承载力为竖向的10%c.摩擦系数：常温型μ≤0.03 耐寒型μ≤0.05 d.支座设计位移量：顺桥向：±50、±100、±150mm横桥向：±20mm设计位移量根据工程需要可进行变更.
QZ球形橡胶支座主要由上支座板、下支座板、球形板、聚四氟乙烯滑板（即平面四氟板、球面四氟板）及橡胶挡圈组成一种盆式橡胶支座产品。它只是将盆式支座中的橡胶板改为球面四氟板；中间钢板及底盆亦相应地改成球面，减小了摩擦系数。其位移由上支座板与平面四氟板之间的滑动来实现。在上支座板上设置导向槽或导向环来约束支座的单向或多向位移，可以制成球形单向活动支座和固定支座。通过球形板和球面四氟板之间的滑动来满足支座转角的需要。
（1）球型橡胶支座通过球面传力、不出现力的缩颈现象，作用在混凝土上的反力比较均匀；
（2）球型橡胶支座通过球面四氟板的滑动来实现橡胶支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及四氟磨擦系数有关，与支座转角大小无关。因此特别适用于大转角的要求，设计转角可达0.05rad以上；
（3）橡胶支座各向转动性能一致，适用于宽桥、曲线桥、坡道桥、斜桥及大跨径桥梁；
（4）橡胶支座不用橡胶承压、不存在橡胶老化对支座转动性能影响，特别适用于低温地区。
2、QZ系列球型橡胶支座主要技术性能
（1）橡胶支座反力（竖向承载力）分为1000－20000KN共16级。
（2）橡胶支座设计转角分别为0.01、0.015、0.02rad（根据需要可增加大）。
3、QZ系列球型橡胶支座主要规格尺寸分为QZ多向活动橡胶支座（DX）尺寸QZ纵向活动橡胶支座（ZX）尺寸和QZ固定橡胶支座（GD）尺寸。
QZ球形支座在安装中的注意事项及步骤:
QZ球形支座在出厂时，就已经把支座调平，并拧紧连接螺栓，以防止球形支座在安装过程中发生转动和倾覆。我们可根据用户设计需要预设转角及位移，但施工单位应在订货前提出预设转角及位移量的要求，由生产厂家在装配时预先调整好。安装前方可开箱，并检查装箱清单，包括配件清单、检验报告复印件、橡胶支座产品合格证书及支座安装养护细则。球形钢支座具有传力可靠，转动灵活的特点，它不但具备盆式橡胶支座载能力大，容许支座位移大等特点，而且能更好地适应支座大转角的需要，因为支座是通过支座的球面传力，不出现力的缩颈现象，因此作用在混凝土上的反力比较均匀；2、球形钢支座通过球面聚四氟乙烯板的滑动来实现支座的转动过程，转动力矩小，而且转动力矩只与支座球面半径及聚四氟乙烯板的摩擦系数有关，与支座转角大小无关，特别适用于大转角的要求，设计转角可达0.05rad.球型支座各向转动性能一致，适用于宽桥、曲线桥；4、球型橡胶支座不用橡胶承压，不存在橡胶老化对支座转动性能的影响，特别适用于低温地区。施工单位开箱后，不得任意转动连接螺栓，并不得任意拆卸支座。在安装高度应符合设计要求，要保证橡胶支座平面的水平及平整。球形支座支承面四角高差不得大于2MM。QZ系列球形支座在试运营期一年后应进行检查，清除支座附近的杂物及灰尘，并用棉丝仔细擦除不锈钢表面的灰尘。
