一、铅芯隔震橡胶支座的构造

铅芯橡胶支座是用来支承荷载的层状橡胶、钢板及用于吸收耗散能量的铅芯组合而成。同普通板式橡胶支座不同的是,上下各粘有一定厚度的钢板及加有一定数量的铅芯。

铅芯橡胶支座中的铅芯可以是一根或几根,这样,就可以通过调节治销的直径或截面积来决定其吸收和耗散振动能量的功能,所以使支座的设计有较大灵活性。
二、LRB系列铅芯隔震橡胶支座的工作原理

分层橡胶支座的主要缺点是阻尼很小,有时在较低水平力作用下(如制动力等),由于支座较柔,支座变形也可能很大。如果在分层橡胶支座中插入铅芯,则可以得到一个紧凑的隔震装置。铅芯提供了地震下的耗能和静力荷载下所必须的屈服强度与刚度,在较低水平力作用下,因具有较高的初始刚度,其变形很小。在地震作用下,由于铅芯的屈服,一方面消耗地震能量;另一方面,刚度降低,达到延长结构周期的目的。

铅芯隔震橡胶支座的工作原理为:

①竖向刚度很大,可以支持上部结构重量;

②变位较大时,等价水平刚度很小,能有效地延长桥梁的固有周期,减小地震反应:

③铅芯的高弹塑性使它在变形时有很大的滞回阻尼,耗散了更多的能国巨;

	④处于弹性的铅具有大的初始刚度,从而保证了在风力、制动力等常时小水平荷载作用下的良好使用性。

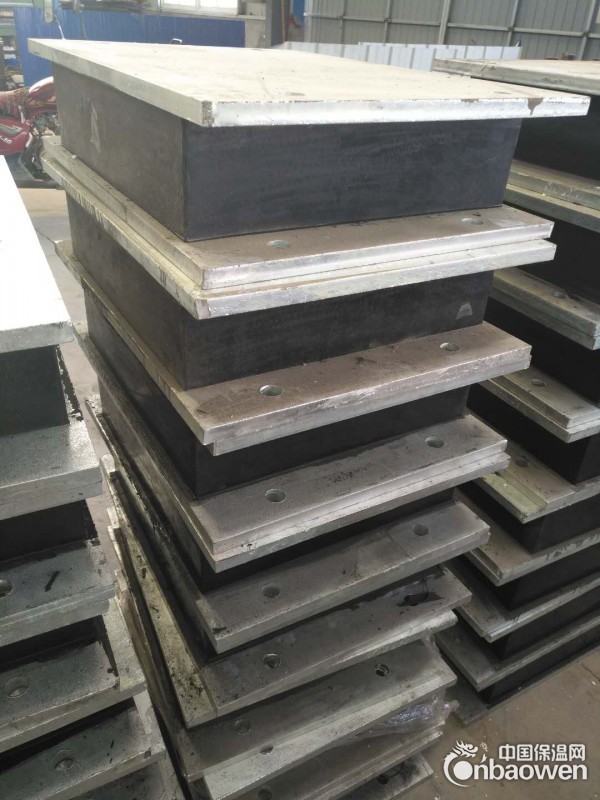

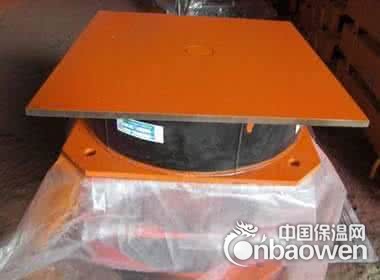

LNR600隔震橡胶支座属于隔震支座。是在普通叠层橡胶支座的中心插入铅芯,以改善橡胶支座阻尼性能。铅芯支座除能承受结构物的重力和水平力外,铅芯产生的滞后阻尼的塑性变形还能吸收能量,并可通过橡胶提供水平恢复力。
由上连接板 上封板,铅芯,多层橡胶,加劲钢板 ,保护层橡胶,下封板和下连接板组成。多层橡胶,加劲钢板构成多层橡胶支座承担建筑物重量和水平位移的功能,铅芯在多层橡胶支座剪切变形时,靠塑性变形吸收能量,地震后,铅芯又通过动态恢复与再结晶过程,以及橡胶的剪切拉力的作用,建筑物自动恢复原位。对应不同铅芯,桥梁的要求,隔震橡胶支座可以有不同的叠层结构,制造工艺和配方设计,以满足所需要的垂直钢度,侧向变形,阻尼,耐久性,倾覆提离等性能要求。
1,LNR600隔震橡胶支座能量吸收能力
　　橡胶本身是一种易拉压变形的材料,单独做成支座加力后变形巨大(如图)。工程用橡胶支座是由薄钢板与薄橡胶层叠组成,钢板对橡胶竖向变形有的约束作用,竖向压缩刚度非常高,但与天然橡胶支座一样,铅芯橡胶支座拉伸刚度较低,约为压缩刚度的1/7～1/10。
2,LNR600隔震橡胶支座的水平变形能力
　　钢板约束橡胶的竖向变形但对其水平变形没有影响。同时铅芯能够很好地追随支座变形,吸收地震能量。LRB支座水平性能稳定,铅芯橡胶支座由于铅芯的存在,能够限制支座的水平变形,如下图所示,装有LRB支座的隔震结构的水平变形要比装有RB支座的小（不考虑外加阻尼作用下）。
3,LNR600隔震橡胶支座的工作特点
　　铅芯橡胶支座通过铅芯的大小来调整阻尼的大小。铅芯直径增大后,屈服力变大,阻尼量增加,但中心孔过大也会给支座的性能带来不良影响。
