一、GPZ2009(GPZ09T)盆式支座分类:
1、该系列盆座按使用性能分类:
双向活动支座:具有竖向承载、竖向转动和双向滑移性能,代号为:SX 单向活动支座:具有竖向承载、竖向转动和单一方向滑移性能,代号为:DX
固定支座:具有竖向承载、竖向转动,代号为:GD
减震型固定支座:具有竖向承载、竖向转动和减震性能,代号为:JZGD
减震型单向活动支座:具有竖向承载、竖向转动、单一方向滑移和减震性能,代号为:JZDX
2、该系列盆座按适宜温度范围分类:
常温型支座:适用于-25℃—+60℃
耐寒型支座:适用于-40℃—+60℃

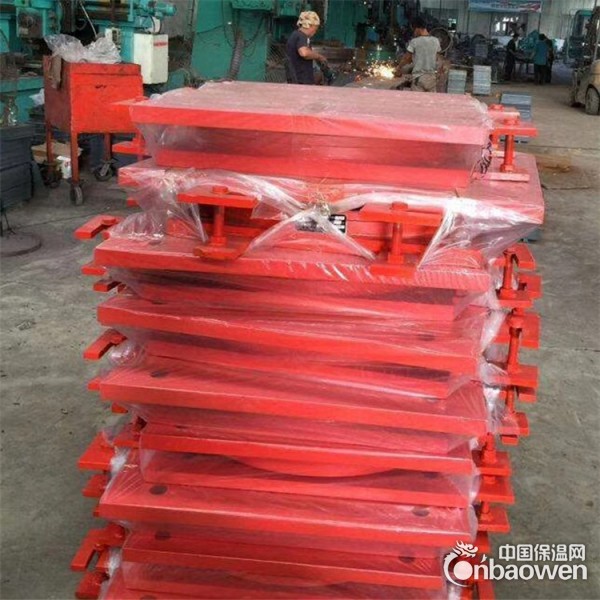

二、GPZ2009(GPZ09T)盆式支座结构形式:
双向活动支座和单向活动支座由顶板、不锈钢冷轧钢板、聚四氟乙烯板、中间钢板、黄铜密封圈、橡胶板、钢盆、锚固螺栓、防尘圈、防尘围板等组成。
固定支座由顶板、黄铜密封圈、橡胶板、钢盆、锚固螺栓、防尘圈、防尘围板等组成。

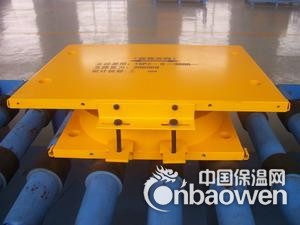

GPZ(2009)型盆式橡胶支座是钢构件与橡胶组合而成的新型桥梁支座,它具有承载能力大、水平位移量大、转动灵活等特点,与同类的其它型号盆式支座和铸钢辊轴支座相比,具有重量轻,结构紧凑,构造简单,建筑高度低,加工制造方便,节省钢材,降低造价等优点,是适宜于大跨径桥梁使用的较理想的支座。本系列支座目前承载力为31个级别,承载力0.4MN-60MN,能满足国内大型桥梁建造的需要。
GPZ(2009)型盆式橡胶支座是根据JT391-2009标准设计而成,其支座基本与GPZ(Ⅱ)型盆式橡胶支座相仿。
1.1按使用性能分为:
a)减震型单向活动支座。具有竖向承载、竖向转动和单一方向滑移性能,代号为:JZDX。
b)减震型固定支座。具有竖向承载和竖向转动性能,代号为:JZGD。
1.2按使用温度范围分为:
a)常温型支座。适用于-25度至+60度。
b)耐寒型支座。适用于-40度至+60度。
1.3支座性能:
a)竖向承载力:支座竖向承载力分为33级,0.4MN-60MN。在竖向设计承载力作用下,支座压缩变形不大于支座总高度的2%,钢盆盆环上口径变形不大于盆环外径的0.05%。
b)水平承载力:固定支座和单向活动支座非滑移方向的水平承载力均不少于支座竖向承载力的20%。
c)转角:支座竖向转动角度不少于0.02rad。
d)位移:单向活动支座顺桥向位移量分为5级;±50mm,±100mm,±150mm,±200mm,±250mm,当有特殊要求时,可按实际需要调整位移量。
