- 型号:
- D200
- 规格:
- 200MM

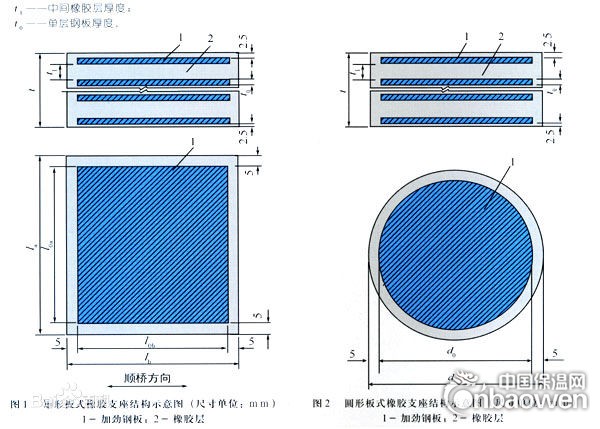

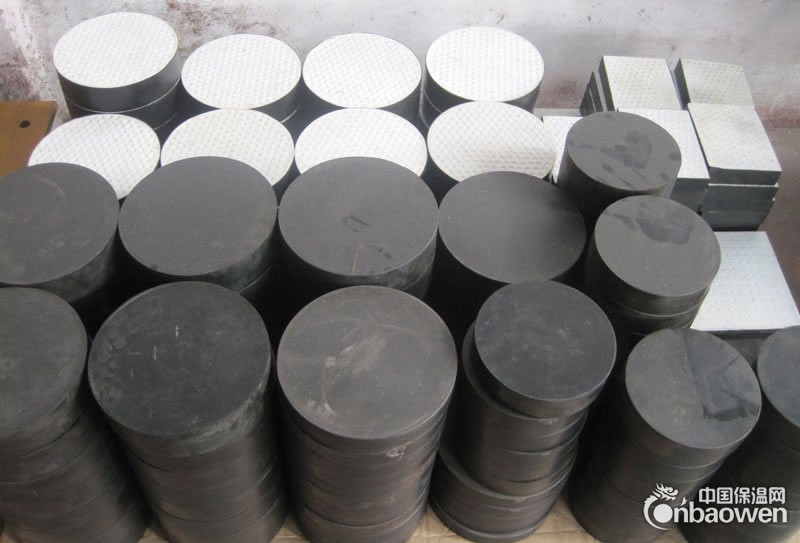

板式橡胶支座是公路中小型桥梁中比较常用的产品,它分为普通板式橡胶支座.四氟板式橡胶支座.对于普通型桥梁支座适用于跨度小于30m.位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥.斜交桥及圆柱墩桥用圆形支座.
产品选型a:查看板式橡胶支座的安装施工图纸,主要注意板式橡胶支座的规格型号.高度.承载力等主要技术参数.四氟滑板橡胶支座还要注意预埋钢板的尺寸和安装位置及方向; b:选用板式橡胶支座时,支座的最大承载力应与桥梁支点反力相吻合,其容许偏差范围宜为±10%; c: 对于弯.坡.斜.宽桥梁,宜选用圆形板式橡胶支座.公路桥梁工程不许使用带球冠或坡形的橡胶支座; d:当桥梁纵坡坡度不大于1%时,板式橡胶支座可直接设置于墩台上,但应考虑纵坡影响所需要的厚度.当纵坡坡度大于1%时,应采用预埋钢板(加楔形钢板).混凝土垫块(带坡度的垫石)或其他措施将梁底调平,保证支座平置.板式橡胶支座应按JTG D62的有关规定验算并在验算满足规定要求后方可使用. e:GJZF4.GYZF4型四氟滑板橡胶支座应水平安装.并应设置上下钢板,四氟滑板与不锈钢板间应该涂放5201-2硅脂润滑油,安装后一定要设置防尘罩;支座的四氟滑板不得设置在支座底面,与四氟滑板接触的不锈钢板也不能设置在桥梁墩.台垫石上.
