橡胶支座 板式橡胶支座 盆式橡胶支座

一、板式橡胶支座按形状划分：

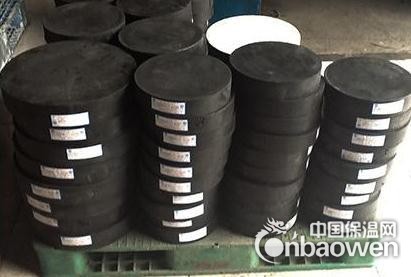

   矩形板式橡胶支座、圆形板式橡胶支座、球冠圆板式橡胶支座、圆板坡形橡胶支座
二、板式橡胶支座用途：
   该产品主要适用于公路桥梁、铁路桥梁、城市立交桥。主要功能是将上部的反力可靠地传递给墩台，并同时能完成梁体结构由于制动力、温度、混凝土的收缩徐变及荷载作用等引起的水平位移及梁端的转动。

该产品允许水平力为竖向的10%，允许转角不小于40，摩擦系数0.04－0.06，活动支座水平位移量50mm－250mm，分5级。荷载等级100KN－15000KN。
三、板式橡胶支座特点：

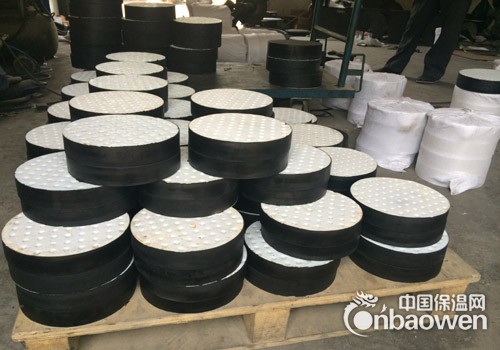

   1、球冠圆板橡胶支座：球冠圆板橡胶支座是改进后的圆形板式橡胶支座。其中间层橡胶和钢板布置与圆形板式橡胶支座完全相同，而在支座顶面用纯橡胶制成球形表面，球面中心橡胶最大厚度为4－13mm，球面边缘15mm，以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形板式橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。在橡胶支座底面加一圈直径D=2.5mm的半圆形橡胶圆环，支座受力时首先由底部圆环变形压密，调节底面受力状况，以改善或避免支座底面脱空现象的产生，使支座底面受力均匀。
   2、坡形支座：能适应各种桥梁的纵横坡。该品种是在圆板橡胶支座的基础上改制成一种楔状坡形支座。斜坡的角度依据桥梁的纵横坡而制造，大大方便了桥梁的设计与施工，并有效的解除了粱、支座、墩台三者之间的脱空现象，与球冠圆板支座相比有不受桥梁纵横坡角度限制之优点
