桥梁橡胶支座

      桥梁板式橡胶支座是油多层薄钢板与多层橡胶片硫化粘合而成一种普通橡胶支座产品，这种产品具有足

够的竖向钢度，能够将支座上部构造的反力可靠的传递给墩台，支座具有良好的弹性，以应对桥梁的梁端的

转动；又有较大的剪切变形能力，以满足上部构造的水平位移。力特橡胶生产的板式橡胶支座产品，主要包

括有：普通板式橡胶支座、四氟乙烯板式橡胶支座、球冠板式橡胶支座三种产品。产品不仅技术先进、性能

优良，还构造简单、价格低廉、无需养护、易于更换缓冲隔震、建筑高度低等特点，因而在桥梁支座颇受欢

迎，被广泛使用。

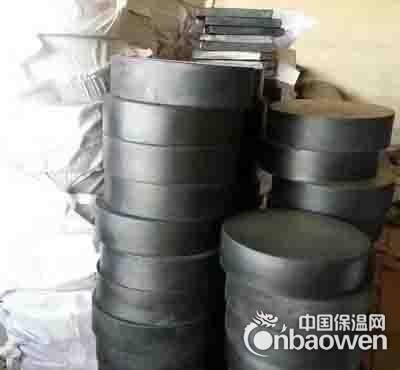

板式橡胶支座

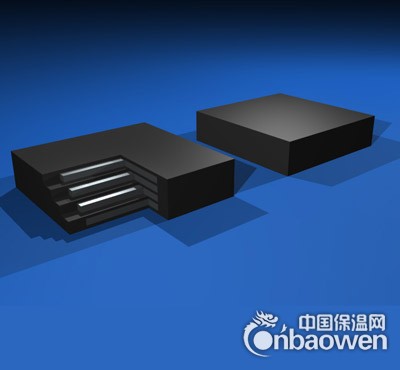

      板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成一种桥梁支座产品。   该种类型的橡

胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应

梁端的转动；有较大的剪切变形以满足上部构件

橡胶支座特点


     具有构造简单、安装方便、节省钢材、价格低廉、养护简便、易于更换等特点。在板式支座表面粘复一

层1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡胶支座它除了竖向钢度与弹性变形,能承

受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面自由滑动,水平位移不受

限制,特别适宜中、小荷载,大位移量的桥梁使用。

桥梁支座的安装
     （1）在支座安装之前应对支座的安装位置进行测量检验，支座安装平面应和支座的滑动平面或滚动平面

平行，其平行度的偏差不宜超过2‰。

     （2）支座安装前应对活动支座顶、底板的相对位置进行检查。

     （3）支座安装后，滚动和滑动平面应水平，其与理论平面的斜度不大于2‰。支座上、下板中心应对中

，其偏差不大于2‰。

     （4）为保证支座安装平整，一般应在支座底面与职称垫石顶面之间，捣筑20～50mm厚的干硬性无收

缩砂浆垫层。
