GYZ250*49mm圆形板式橡胶支座

板式橡胶支座由多层天然橡胶与薄钢板镶嵌、粘合、硫化而成的一种桥梁支座产品。该种类型的橡胶支座有足够的竖向刚度以承受垂直荷载，且能将上部构造的压力可靠地传递给墩台；有良好的弹性以适应梁端的转动；有较大的剪切变形以满足上部构造的水平位移。橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成的一种普通橡胶支座产品。

这种产品具有足够的竖向刚度，能够将支座上部构造的反力可靠的传递给墩台，支座具有良好的弹性，以应对桥梁的梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。该产品执行的标准为以下三个，特点，具有构造简单、安装方便、节省钢材、价格低廉、养护简便、易于更换等特点，在板式支座表面粘复一层1.5mm-3mm厚的聚四氟乙烯板,就能制作成聚四氟乙烯滑板式橡胶支座它除了竖向钢度与弹性变形。

能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数，可使梁端在四氟板表面自由滑动，水平位移不受限制。特别适宜中、小荷载,大位移量的桥梁使用，矩形（圆形）板式橡胶支座性能：有足够的竖向刚度以承受垂直荷载，有良好的弹性，以适应梁端的转动；又有较大的剪切变形以满足上部构造的水平位移。矩形（圆形）板式橡胶支座特点：本产品在桥梁建筑、水电工程、房屋抗震设施上已广泛应用。

与原用的钢支座相比，有构造简单，安装方便。节约钢材，价格低廉，养护简便，易于更换等优点，且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。四氟乙烯滑板板式橡胶支座特点：本产品是于普通板式橡胶支座上粘接一层厚1.5-3mm的聚四氟乙烯板而成。除具有普通板式橡 胶支座的竖向刚度与弹性变形。

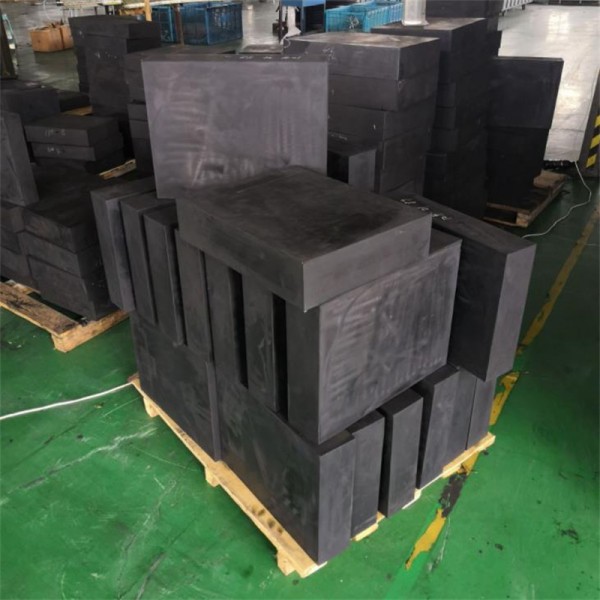

能承受垂直荷载及适应梁端转动外。因四氟乙烯与梁底不锈钢板间的低摩擦系数（，可使桥梁上部构造的水平位移不受限制。板式橡胶支座是公路中小型桥梁中比较常用的产品，它分为普通板式橡胶支座、四氟板式橡胶支座。对于普通型桥梁支座适用于跨度小于30m、位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座。

对于四氟乙烯板式橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁。它还可用作连续梁顶推及T型梁横移中的滑块。矩形、圆形四氟板式橡胶支座的应用分别与矩形、圆形普通板式橡胶支座相同。产品选型，查看板式橡胶支座的安装施工图纸，主要注意板式橡胶支座的规格型号、高度、承载力等主要技术参数。四氟滑板橡胶支座还要注意预埋钢板的尺寸和安装位置及方向。

选用板式橡胶支座时,支座的大承载力应与桥梁支点反力相吻合,其容许偏差范围宜为±10%，对于弯、坡、斜、宽桥梁，宜选用圆形板式橡胶支座。梁工程不许使用带球冠或坡形的橡胶支座，当桥梁纵坡坡度不大于1%时，板式橡胶支座可直接设置于墩台上，但应考虑纵坡影响所需要的厚度。当纵坡坡度大于1%时，应采用预埋钢板（加楔形钢板）、混凝土垫块（带坡度的垫石）或其他措施将梁底调平。

保证支座平置。板式橡胶支座应按JTG D62的有关规定验算并在验算满足规定要求后方可使用，GJZFGYZF4型四氟滑板橡胶支座应水平安装。并应设置上下钢板，四氟滑板与不锈钢板间应该涂放5201-2硅脂润滑油，安装后一定要设置防尘罩；支座的四氟滑板不得设置在支座底面，与四氟滑板接触的不锈钢板也不能设置在桥梁墩、台垫石上。

价格影响因素，质量：板式橡胶支座都是5mm橡胶和2mm钢板叠加而成，如果钢板厚度或者层数减少价格会下降，距离：因为有物流费用，所以距离越远价格越高，需要量：如果量少，需要单做模具，那么无形中成本就增加了，是否有：就会让产品价格略微有浮动，近些年桥梁施工用橡胶支座的要求非常之苛刻，国家严格要求桥梁工程的质量。

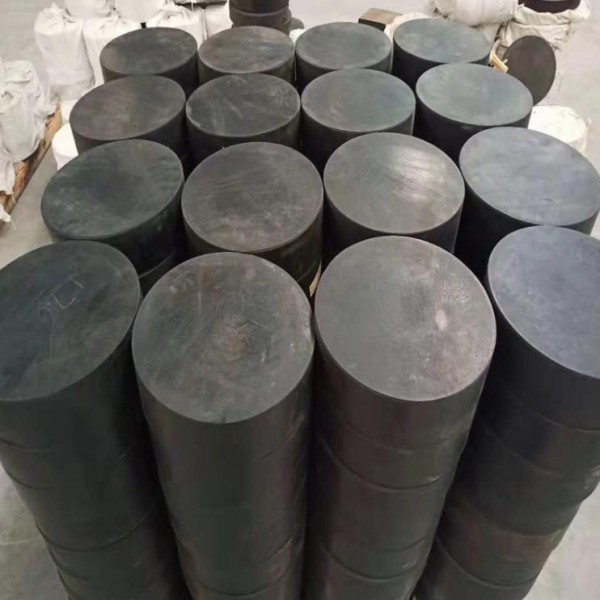

高质的桥梁工程需要优质的桥梁支座。国内随着高等级公路的修建，弯桥、斜桥不断出现，因此也需要有适应该种桥梁的圆型板式橡胶支座。圆型板式橡胶支座具有以下优点，圆型板式橡胶支座可以弹性吸收上部结构各方向的变形，圆型板式橡胶支座的承压面与矩形支座相比，没有应力集中现象，圆型板式橡胶支座安装方便，可以不考虑方向性。

圆型板式橡胶支座比起同样作用的其他类型支座造价低，维修养护方便，板式橡胶支座是一种新型桥梁支座。它具有构造简单、加工制造容易、用钢量少、成本低廉、安装方便等优点。在国内外桥梁工程上得到了广泛应用。板式橡胶支座几乎在世界各地普遍采用。早在1936年法国巴桥上就开始使用橡胶支座，在第二次世界大战之后，英、德、美、日等许多国家相继使用板式橡胶支座。

但直到1958年才真正积累了广泛的使用经验。尤其是法国的弗列新湼提出了用钢筋格栅或钢板设置在橡胶中，用以约束橡胶的横向膨胀方法，从而使板式橡胶支座得到了迅速的发展。桥梁支座的只要功能是将上部结构的反力可靠地传递给墩台，并同时能适应梁部结构的变形（位移和转角）。根据这些性能要求，板式橡胶支座在垂直方向应具有足够的刚度。

从而保证在大竖向荷载作用下支座产生较小的压缩变形，一般要求支座的大压缩变形不得超过橡胶厚度的15%。橡胶支座在水平方向则应具有一定柔性，以适应车辆制动力、温度、混凝土收缩和徐变及活载作用下梁体的水平位移。同时，支座的厚度要能适应梁体转角的需要。全球供应--橡胶支座，GJZ板式橡胶支座，GJZF4板式橡胶支座。
