氯丁橡胶橡胶支座GJZ400*550*90mm

氯丁橡胶橡胶支座GJZ400*550*90mm

选用，查看板式橡胶支座的安装施工图纸，主要注意板式橡胶支座的规格型、高度、承载力等主要技术参数。四氟滑板橡胶支座还要注意预埋钢板的尺寸和安装位置及方向，选用板式橡胶支座时,支座的承载力应与桥梁支点反力相吻合,其容许偏差范围宜为±10%；对于弯、坡、斜、宽桥梁，宜选用圆形板式橡胶支座。公路桥梁工程不宜使用带球冠或坡形的橡胶支座。

当桥梁纵坡坡度不大于1%时，板式橡胶支座可直接设置于墩台上，但应考虑纵坡影响所需要的厚度。当纵坡坡度大于1%时，应采用预埋钢板（加楔形钢板）、混凝土垫块（带坡度的垫石）或其他措施将梁底调平，保证支座平置。板式橡胶支座应按JTG D62的有关规定验算并在验算满足规定要求后方可使用。GJZFGYZF4型四氟滑板橡胶支座应水平安装。

并应设置上下钢板，四氟滑板与不锈钢板间应该涂放5201-2硅脂润滑油，安装后一定要设置防尘罩；支座的四氟滑板不得设置在支座底面，与四氟滑板接触的不锈钢板也不能设置在桥梁墩、台垫石上。安装，安装准备，板式橡胶支座安装处宜设置支承垫石,支承垫石平面尺寸大小应按局部承压计算确定,垫石长度、宽度应比支座相应的尺寸至少增加50mm左右。

其高度应为100mm以上，且应考虑便于支座的更换。支座垫石内应布置钢筋网，钢筋直径为8mm时，间距宜为50mm×50mm，桥梁墩、台内应有竖向钢筋延伸至支座垫石内，支座垫石的混凝土强度等级不应低于C30。支座垫石表面应平整、清洁、干爽、无浮沙。支座垫石顶面标高要求准确无误。在平坡情况下，同一片梁两端支承垫石及同一桥墩、台上支承垫石应处于同一设计标高平面内。

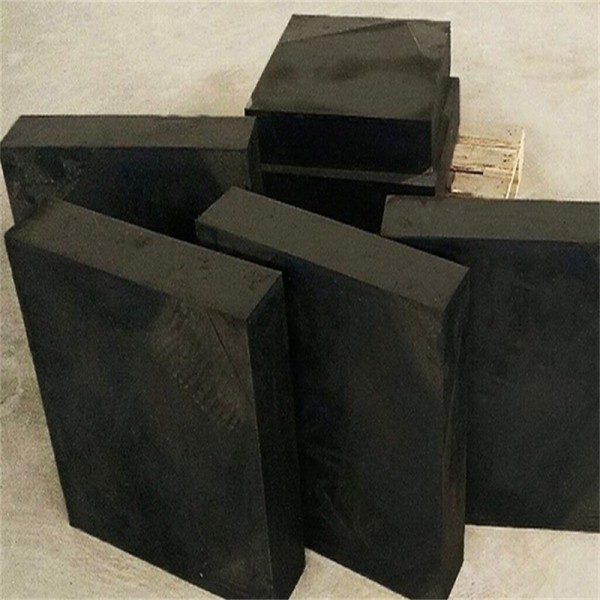

板式橡胶支座是由多层橡胶片与薄钢板硫化、粘合而成，它具有足够的竖向刚度，能将上部结构的反力可靠地传递给墩台；有良好的弹性，以适应梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平移位。普通板式橡胶支座规格，GJZ 10x x2GJZ 10x x2GJZ 10x20x2GJZ 10x20x2GJZ。2GJZ，GYZ，x2GYZ，GYZ 30x5GYZ 35x6GYZ 40x 5GYZ 45x 6四氟板式橡胶支座是于普通板式橡胶支座上粘接一层厚2mm-3mm的聚四氟乙烯板而成。除具有普通板式橡胶支座的竖向刚度与弹性变形，能承受垂直荷载及适应梁端转动外，因四氟乙烯板的低摩擦系数，可使梁端在四氟板表面滑动。

水平位移不受限制；特别适用中小荷载，大位移量的桥梁使用。四氟板式橡胶支座规格，公路桥梁四氟矩形橡胶支座，为：GJZF410x，GJZF410x，x 2GJZF410x，x 3GJZF410x 20x 2GJZF410x 20x 3GJZFx，x 2GJZFx，GYZF425x 5GYZF430x 5GYZF440x 5GYZF480x 12板式橡胶支座GYZ规格。

，我们生产的橡胶支座撑起的不仅仅是桥梁，更多的是责任与信任，规格型齐全，设备，是行业中的佼佼者，百年技术积淀欢迎参观，随着板式支座在桥梁上的广泛应用，其产品重要性也日益受到重视。因此我们对支座的选用、布置、设计计算等方面进行了科学技术分析，目的就是让用户得到更好的产品坡形橡胶支座的构造特点在使用坡形橡胶支座时,要当梁体纵坡I>1%时使用。

一般板式橡胶支座安装时，须在梁底与支座之间设置与桥梁坡度一致的楔形钢板（或楔形混凝土垫块），以保持支座平置。但该施工方法工艺复杂、费工费料。为设计及施工便利，我们研制生产了坡形橡胶支座时，它是在普通矩形、圆形板式及球冠圆板式支座或其四氟滑板式支座上表面加设了同桥梁坡度相一致的楔形构造，该楔形部分同支座本体是经一次模压硫化而成的整体。

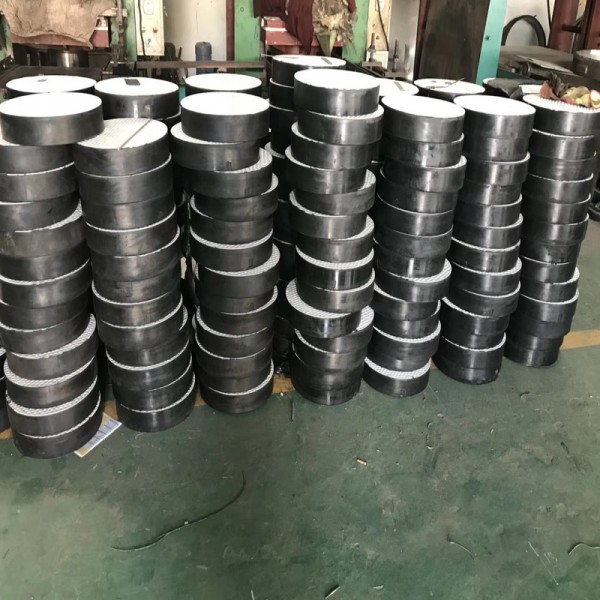

圆形橡胶支座常见规格有GYZ*2GYZ*3GYZ*4GYZ*2GYZGYZGYZGYZGYZGYZ矩形橡胶支座常见规格有GJZGJZGJZ*4GJZ如何保证每片T梁同步起落，是施工难点的核心所在。根据式估算出每个点的荷载大小，经过技术论证，得出荷载允许误差范围(试取土3t)，标定设备，得出压力与油压表的线(据厂家提供。

每MP对应约5吨力)，荷载计量仪表小刻度应能满足精度要求(采用了精密压力表)。同时，根据荷载大小，桥梁整体提升应分级(试分)连续进行，每片T梁相邻高差应严格控制，采用毫米以下的测量尺，每级提升的仪表读数误差和相邻高差都不得超过相应误差范围(油压误差范围±0.6MPa，高程误差范围±2mm)。如果某个支点的某项指标超出误差范围。

在其下一级提升过程中应进行有针对性地调节，以恢复到同步水准上来。梁体降落过程，实际上与提升过程完全相逆，技术指标的控制完全相同，客户朋友们在订购时要和工作人员讲清楚产品型、规格、尺寸、数量等信息，并发送地址，收到货后，请及时验货，如有问题请及时与厂家联系。期待您的到来，橡胶支座安装，安装准备，板式橡胶支座安装处宜设置支承垫石,支承垫石平面尺寸大小应按局部承压计算确定,垫石长度、宽度应比支座相应的尺寸至少增加50mm左右。

其高度应为100mm以上，且应考虑便于支座的更换。支座垫石内应布置钢筋网，钢筋直径为8mm时，间距宜为50mm×50mm，桥梁墩、台内应有竖向钢筋延伸至支座垫石内，支座垫石的混凝土强度等级不应低于C30。支座垫石表面应平整、清洁、干爽、无浮沙。支座垫石顶面标高要求准确无误。在平坡情况下，同一片梁两端支承垫石及同一桥墩、台上支承垫石应处于同一设计标高平面内。

其相对高差不应超过±mm，同一支承垫石高差应小于mm。支座安装，支座进场后，应检查支座上是否有制造商的商标或性标记。安装时，应按照设计图纸要求，在支承垫石和支座上均标出支座位置中心线，以保证支座准确就位。支座安装时，应防止支座出现偏压或产生过大的初始剪切变形。安装完成后，必须保证支座与上、下部结构紧密接触。

不得出现脱空现象。对未形成整体的梁板结构，应避免重型车辆通过。桥梁墩台的设计应考虑支座养护、更换的需要。任何情况下，不允许两个或两个以上的支座沿梁纵向中心线在同一支承点并排安装；在同一根梁（板）上，横向不宜设置多于两个支座；不同规格的支座不应并排安装。支座安装后，应全面检查是否有支座漏放。支座安装方向、位置（与预埋钢板的接触、支座中心线位置）、支座规格型是否有错。

临时固定设施是否拆除，四氟滑板支座是否注入硅脂油（严禁使用润滑油代替硅脂油）等现象，一经发现，应及时调整和处理，确保支座安装后的正常工作，并记录支座安装后出现的各项偏差及异常情况。支座使用阶段平均压应力σc=10MPa。支座橡胶弹性体体积Eb=2000MPa。支座与混凝土接触时，摩擦系数μ=0.3；与钢板接触时。

摩擦系数μ=0.2；聚四氟乙烯板与不锈钢板接触（加硅脂时）摩擦系数μf=0.0当温度低于-25℃时，f值30%，当不加硅脂时，f值应加倍。矩形支座安装时以短边尺寸顺桥向放置生产的橡胶支座产品，主要包括有：普通板式支座、四氟乙烯板式支座、球冠橡胶支座三种产品。普通橡胶支座是由多层薄钢板与多层橡胶片硫化粘合而成一种普通橡胶支座产品,这种产品具有足够的竖向刚度,能够将支座上部构造的反力可靠的传递给墩台,橡胶支座具有良好的弹性,以应对桥梁的梁端的转动；

又有较大的剪切变形能力，以满足上部构造的水平位移。当在在普通橡胶支座表面粘复一层1.5mm-3mm厚的聚四氟乙烯材料时,就能制作成聚四氟乙烯滑板橡胶支座它除了竖向钢度与弹性变形,能承受垂直荷载及适应梁端转动外,因聚四氟乙烯板的低摩擦系数,可使梁端在四氟板表面滑动,水平位移不受限制,特别适宜中、小荷载,大位移量的桥梁使用.聚诚橡胶公司生产的桥梁支座产品不仅技术方面、产品性能优良,还具有构造简单、价格低廉、无需养护易于更换缓冲隔震、建筑高度低等特点.因而在桥梁支座颇受欢迎,被广泛使用。

板式支座的分类及表示方法根据桥梁橡胶支座的结构型式分类如下，普通橡胶支座---球冠圆橡胶支座(TCYB系列)；矩形普通橡胶支座(GJZ系列)；圆形普通橡胶支座(GYZ系列)。聚四氟乙烯橡胶支座----圆形四氟橡胶支座(GYZF4系列)；矩形四氟橡胶支座(GJZF4系列球冠四氟橡胶支座(TCYBF4系列)。

橡胶支座按胶种适用温度分类如下:a、氯丁橡胶，适用温度+60℃∽-25℃b、天然橡胶，适用温度+60℃∽-40℃c、三元乙丙橡胶，适用温度+60℃∽-45℃橡胶支座适用的范围般来说普通橡胶支座适用于跨度小于30m、适合位移量较小的桥梁.不同的平面形状适用于不同的桥跨结构,正交桥梁用矩形支座;曲线桥、斜交桥及圆柱墩桥用圆形支座.四氟橡胶支座适用于大跨度、多跨连续、简支梁连续板等结构的大位移量桥梁.它还可用作连续梁顶推及T型梁横移中的滑块.矩形、圆形四氟橡胶支座的应用非别与矩形、圆形普通橡胶支座相同。

球冠圆板橡胶支座：球冠圆板橡胶支座是改进后的圆形橡胶支座。其中间层橡胶和钢板布置与圆形橡胶支座完全相同，而在支座顶面用纯橡胶制成球形表面，球面中心橡胶厚度为4－13mm，球面边缘15mm，以适应3％到4％纵横坡下，梁与支座接触面的中心趋于圆形橡胶支座的中心。梁端反力通过球面表面橡胶逐渐扩散传至下面几层钢板和橡胶层。

在橡胶支座底面加一圈直径D＝2.5mm的半圆形橡胶圆环，支座受力时首先由底部圆环变形压密，调节底面受力状况，以改善或避免支座底面脱空现象的产生，使支座底面受力均匀。盆式橡胶支座。板式橡胶支座分为普通板式橡胶支座，四氟乙烯滑板橡胶支座。四氟板式橡胶支座。又称四氟乙烯滑板式橡胶支座(GJZFGYZF4系列)。

其在普通板式橡胶支座的表面粘复一层1.5mm-3mm厚的聚四氟乙烯板，除具有普通板式橡胶支座的所有功能外，聚四氟乙烯板（F4板）与梁底不锈钢板之间的低摩擦系数，使上部构造的水平位移，不受支座本身剪切变形量的限制，能满足一些桥梁的大位移量需要。该板式橡胶支座除具有球冠橡胶支座的功能外。还特别适用大位移量的桥梁。

四氟板式橡胶支座适用范围：曲线桥、斜交桥、圆柱墩桥等。橡胶缓冲垫块，简称橡胶垫块，其由多层橡胶片硫化粘合而成，能将上部构造的反力可靠的传递给墩台；有良好的弹性，以适应梁端的转动；又有较大的剪切变形能力，以满足上部构造的水平位移。橡胶缓冲垫块适用于跨度小于30m、位移量较小的桥梁。GJZ矩形 GYZ圆形板式橡胶支座由多层橡胶片与薄钢板镶嵌、粘合压制而成。

有足够的竖向钢度以承受垂直荷载，能将上部构造的反力可告地传递给墩台；有良好的弹性，以适应梁端的转动，又有较大的剪切变形以满足上部构造水平位移。GJZ矩形 GYZ圆形板式橡胶支座：在桥梁建筑、水电工程、房屋抗震设施上已广泛应用，与原用的钢支座相比。有构造简单、安装方便；节约钢材，价格低廉；养护简便，易于更换等优点。

且本品建筑高度低，对桥梁设计与降低造价有益；有良好的隔震作用，可减少活载与地震力对建筑物的冲击作用。产品标准：支座胶料物理机械性能（JT/T橡胶支座的力学性能 （JT/TGJZ矩形 GYZ圆形板式橡胶支座型及适应范围，GPZ(II)盆式橡胶支座的工作原理是利用半封闭钢制内的弹性橡胶块。在三向受力状态下具有流体的性质。

来实现上部结构的转动；同时依靠中间钢板上的聚四氟乙烯板与上座板上的不锈钢板之间的低磨擦系数来实现上部结构的水平位移。从实验的数据来看，橡胶处于三向约束状态时的抗压弹性模量为5*104kg/cm比无侧向约束的抗压弹性模量近20倍，因而支座承载能力大大提高，解决了普通橡胶支座承载能力的局限。所以，GPZ(II)盆式橡胶支座是能满足大的支承反力。
